Уклон

Инструмент “Уклон” показывается изменение высоты между двумя точками.

Создание измерения

Воспользоваться инструментом “Уклон” возможно при нажатии на иконку линии на панели инструментов:

Выберите инструмент “Уклон”:

Поставьте на карте 2 или более точек, повторный клик по последней точке завершает построение линии, двойной клик удаляет уже поставленную точку. Результат измерения появится в правой панели (сайдбаре) в виджете “Уклон”.

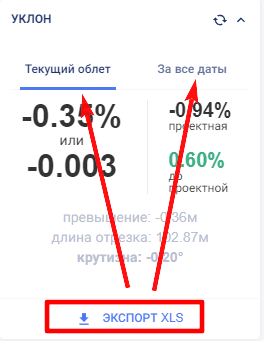

Для текущего облета показываются:

1. уклон в процентах (0.34%);

2. уклон в промилле (0.003);

3. превышение уклона между двумя точками в метрической системе;

4. длина отрезка, для которого измеряется уклон;

5. крутизна уклона.

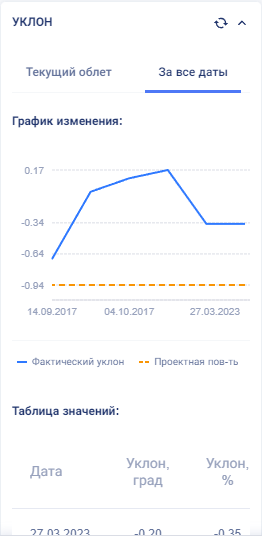

Для измерения уклона, сохраненного для всех облетов, доступна кнопка просмотра статистики “За все даты”. Данные статистики представлены на графике и в таблице. На графике синей линией показано текущее значение уклона, а желтой пунктирной — проектное значение.

Алгоритм расчета инструмента

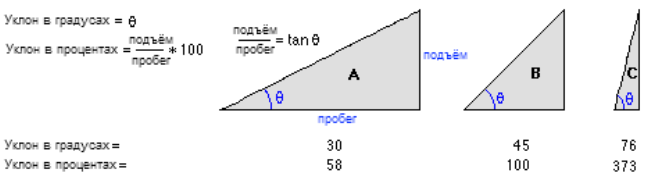

Результат измерения уклона отображается в двух различных единицах измерения, в градусах и в процентах (процент подъема).

Процент подъема — это подъем, деленный на пробег, умноженный на 100.

Сохранение измерения

Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.

Экспорт измерения

Сохраненные результаты измерения возможно выгрузить в формате XLS за текущий облет, либо для всех дат облетов. Для этого нажмите кнопку “Экспорт XLS” в виджете “Уклон”.

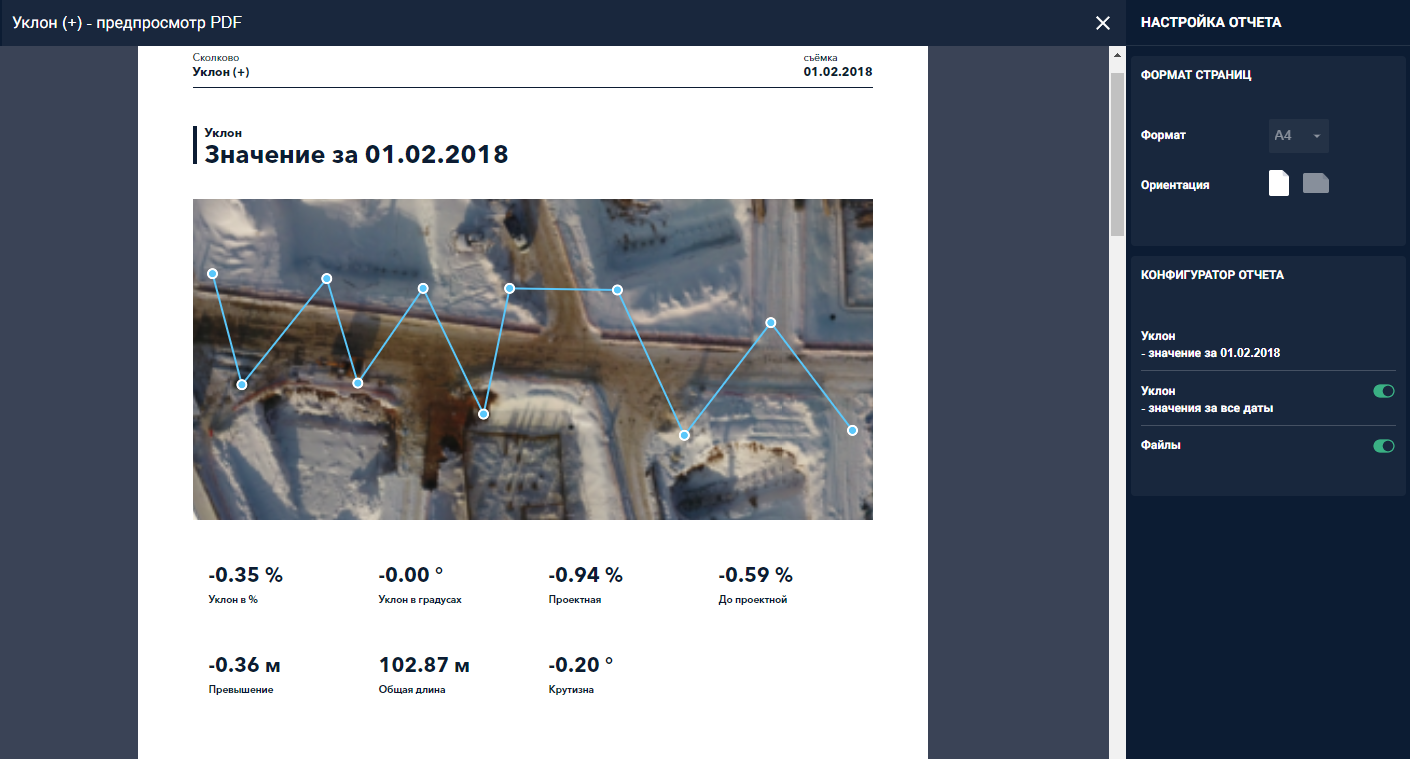

Отчет PDF

Для сохранненого измерения можно выгрузить отчет в формате PDF.

Для уклона в конфигураторе отчета доступны опции, которые были добавлены в виджет. По умолчанию в конфигуратор добавлены следующие опции:

1. вывод значений за все даты

2. файлы
