Прогресс земляных работ

Инструмент “Прогресс земляных работ” доступен при 2-х и более облетов в проекте. Если в проекте 1 облет или более, но не загружены слои ЦММ/ЦМР, инструмент недоступен и расчет невозможен.

Создание измерения

Воспользоваться инструментом “Прогресс земляных работ” возможно при нажатии на иконку пятиугольника на панели инструментов:

Выберите инструмент “Прогресс земляных работ”:

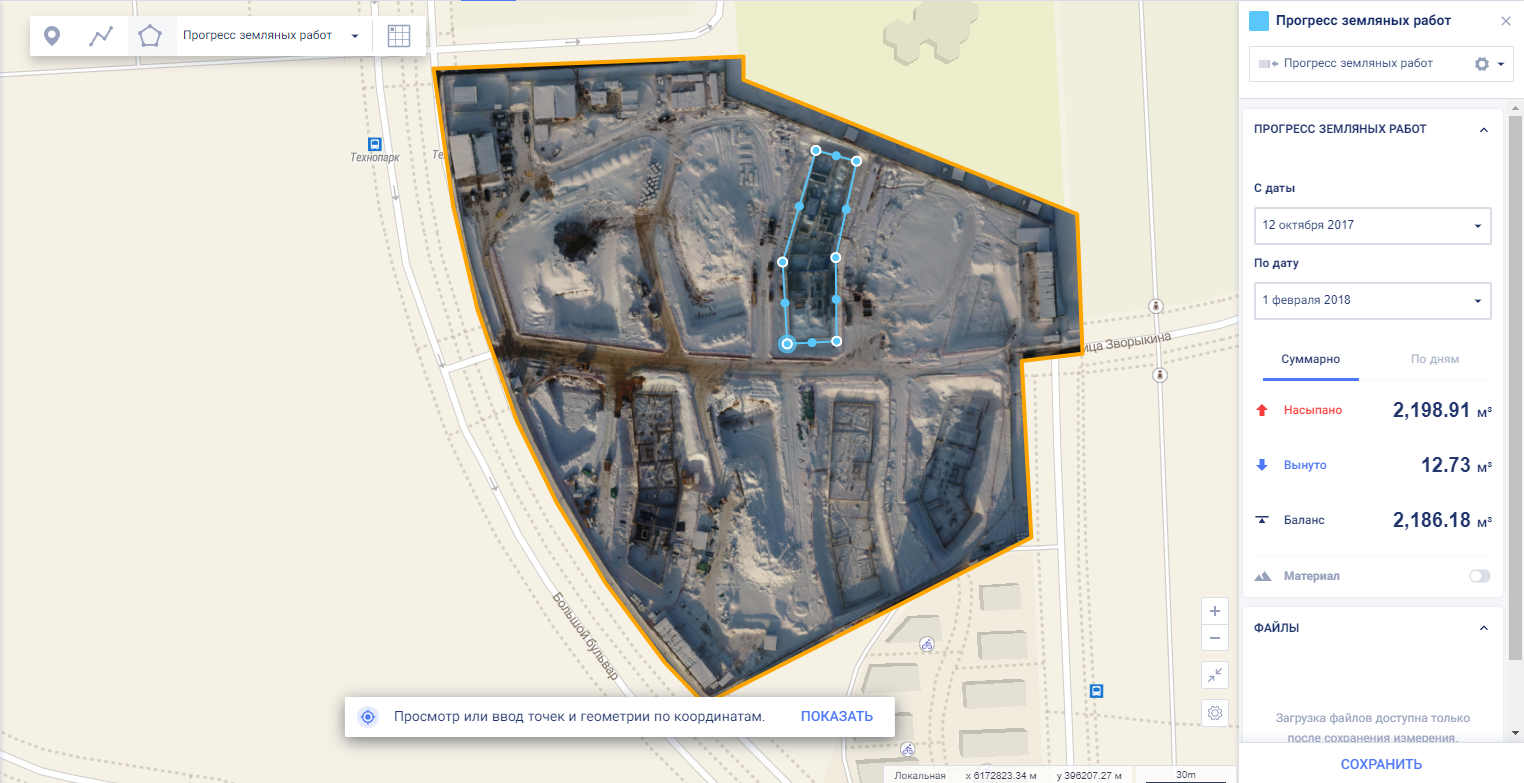

Нарисуйте на карте контур измеряемого объекта. Повторный клик по последней точке контура завершает отрисовку контура и запускает расчет прогресса земляных работ. Результат измерений отображается в виджете “Прогресс земляных работ” в правом сайдбаре.

Виджет “Прогресс земляных работ” показывает результаты измерения для текущего облета в сравнении с предыдущим:

1. насыпано;

2. вынуто;

3. баланс — разница между насыпанным и вынутым объемами.

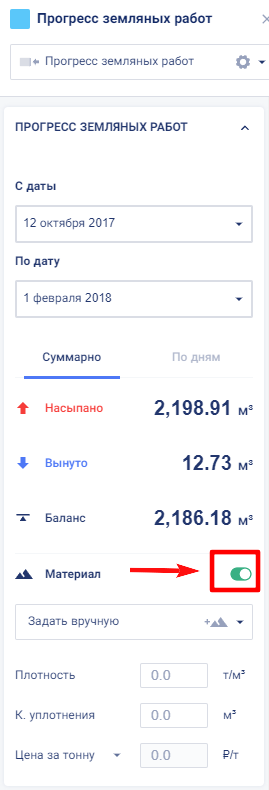

Возможно добавить расчет материалов, для этого необходимо включить флажок “Материал”. Откроется форма ввода параметров материала. Значения плотности, коэффициента уплотнения и цену за тонну можно задать вручную.

Выбор материалов можно также выбрать из выпадающего списка сохраненных материалов.

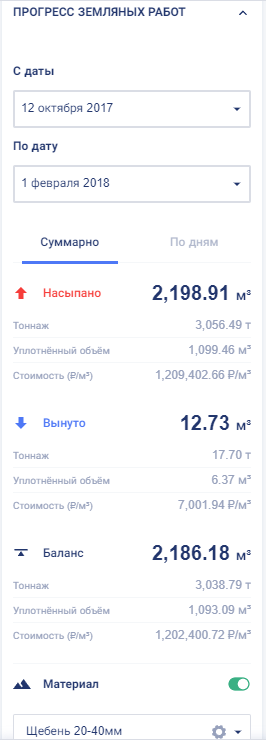

После ввода параметров материала будет произведен расчет дополнительных результатов измерения: тоннажа, уплотненного объема и стоимости.

Просмотр прогресса работ за другие даты облетов доступен для сохраненного измерения.

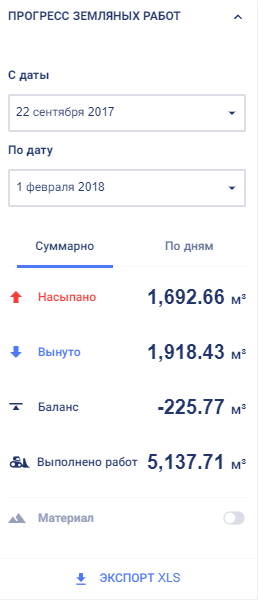

После сохранения прогресс земляных работ доступно отображение суммарного объем и по дням.

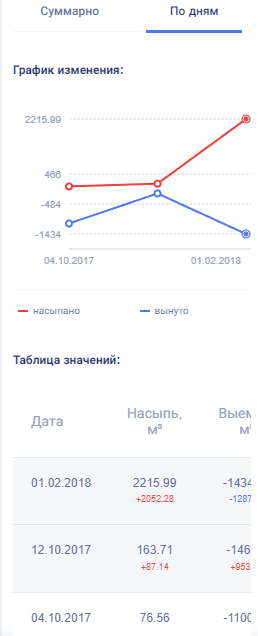

В режиме “По дням” данные представлены в виде графика и таблицы. На графике по оси Х откладываются даты облетов, по оси Y - прогресс работ. Красным цветом показывается объем насыпи в куб.метрах, синим — вынутый объем.

В таблицу выводятся все параметры — насыпь, выемка, работы.

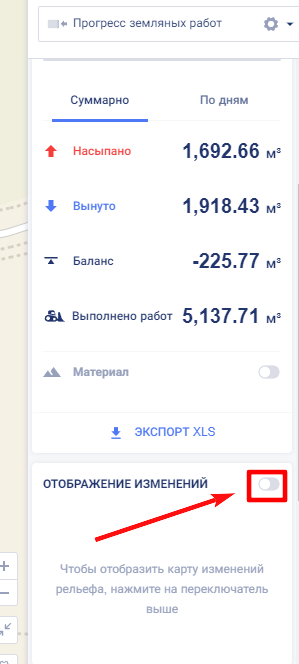

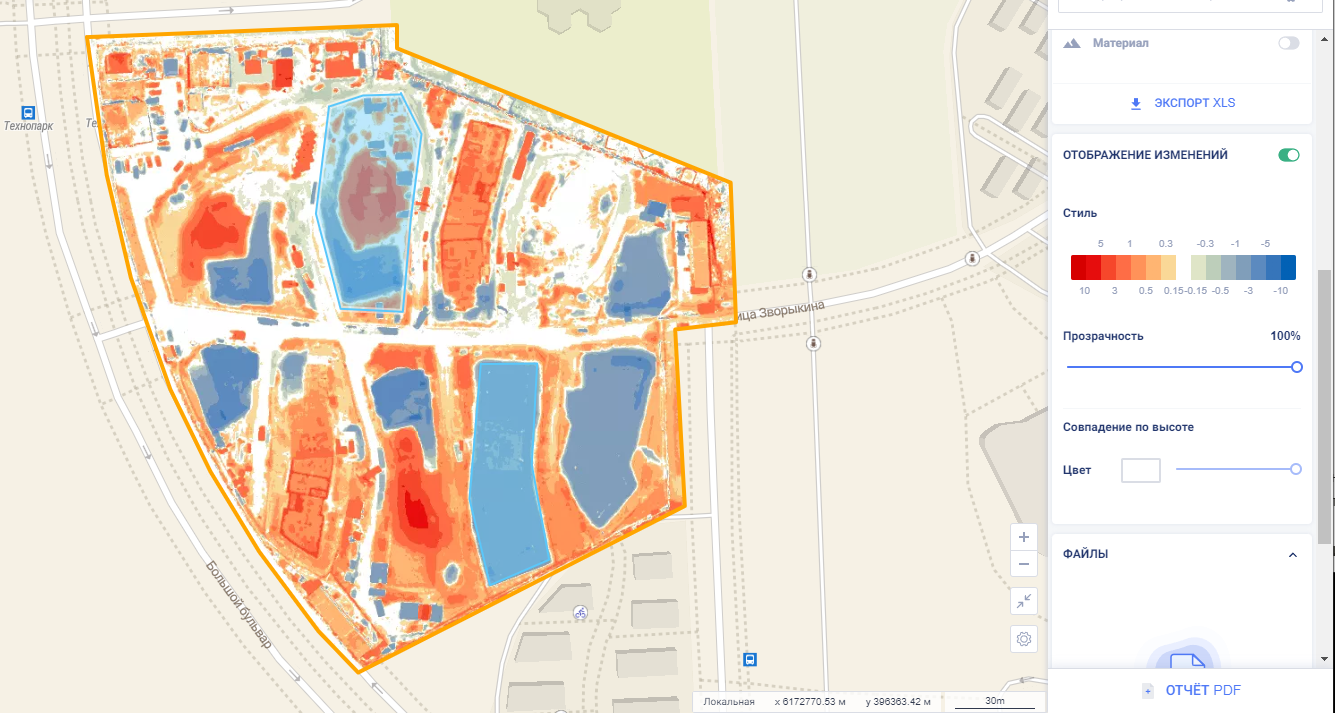

В виджете доступен переключатель “Отображение изменений”, который отображает карту изменений рельефа.

При его включении на карту накладывается слой “Изменение рельефа” между выбранными датами в измерении.

Данный слой возможно корректировать по проценту прозрачности.

Сохранение измерения

Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.

Экспорт измерения

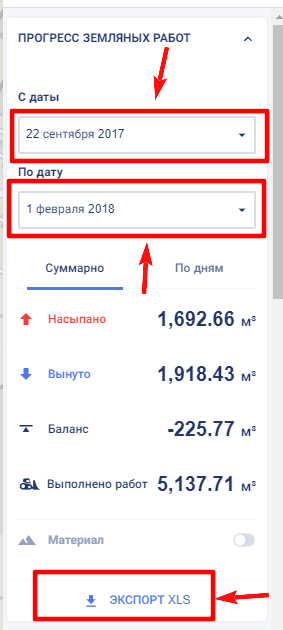

Сохраненные результаты измерения возможно выгрузить в формате XLS за выбранный период. Для этого нажмите кнопку “Экспорт XLS” в виджете “Прогресс земляных работ”.

Отчет PDF

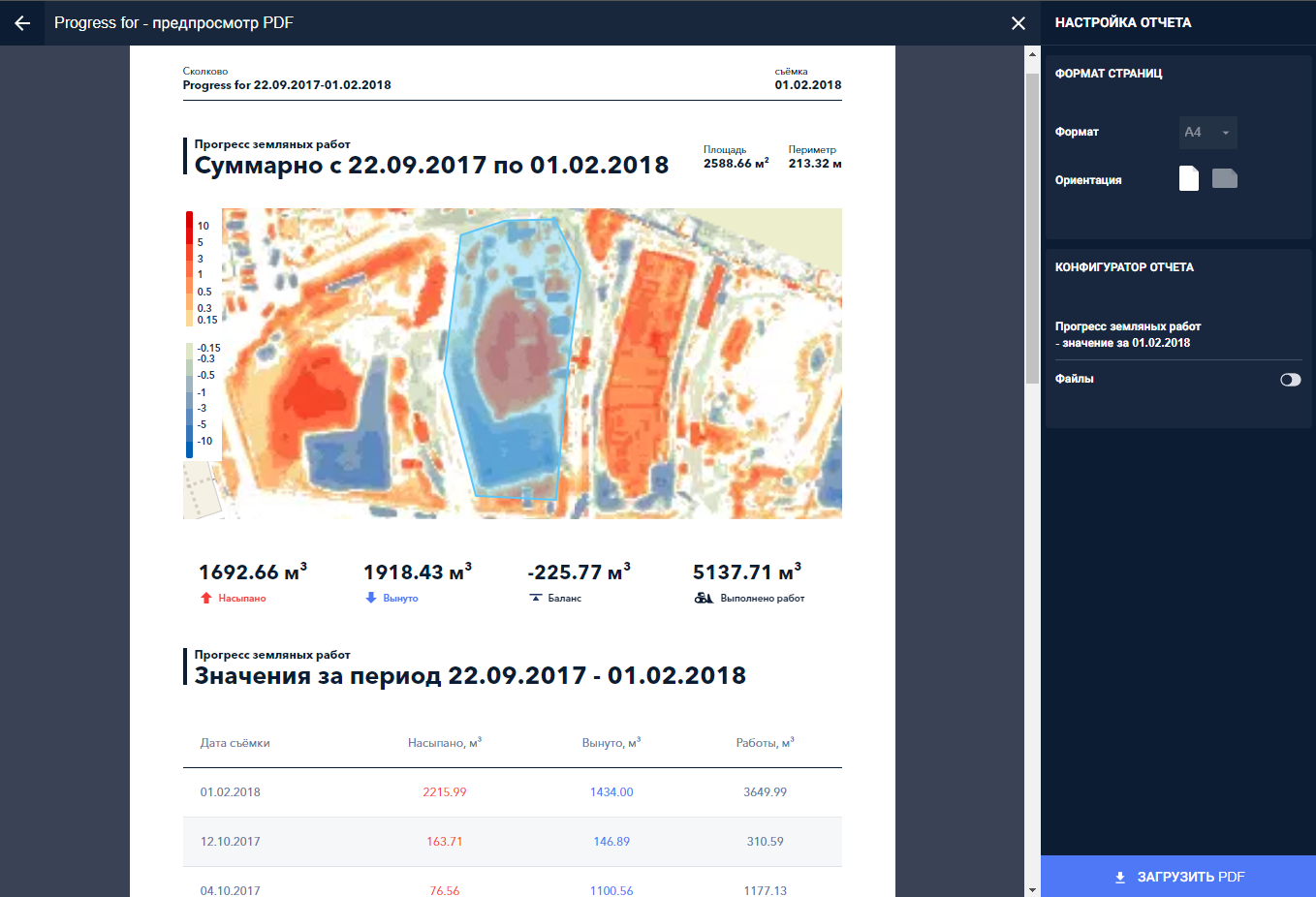

Для сохранненого измерения можно выгрузить отчет в формате PDF.

Для прогресса земляных работ в конфигураторе отчета доступны опции, которые были добавлены в виджет. По умолчанию в конфигуратор добавлены следующие опции:

1. вывод значения за выбранный период

2. файлы
