Перепад высот
| Описание | Функционал платформы |
|---|---|
| Parent item | 📐Инструменты измерений |
| Теги | Линейные измерения |
| Тип | Инструментарий |
Создание измерения
Воспользоваться инструментом “Перепад высот” возможно при нажатии на иконку линии на панели инструментов:

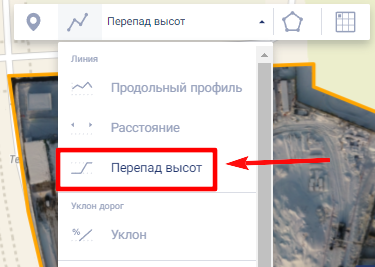

Выберите инструмент “Перепад высот”:

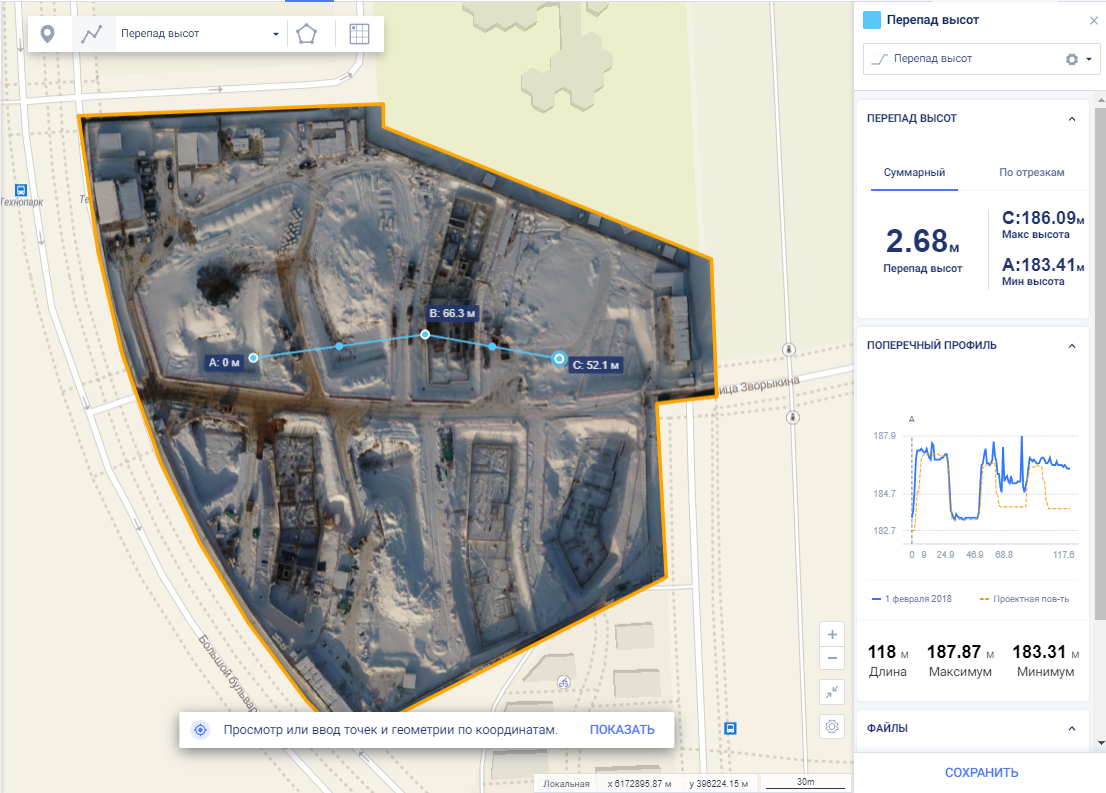

Поставьте на карте 2 или более точек, повторный клик по последней точке завершает построение линии, двойной клик удаляет уже поставленную точку. Результат измерения появится в правой панели (сайдбаре) в виджете “Перепад высот”.
Для двух точек отображается значение перепада высот. В случае, если точек более 2-х, то рассчитывается перепад высот по всем отрезкам и суммарный перепад. Суммарный перепад — это разница между максимальной и минимальной высотами по всем точкам.

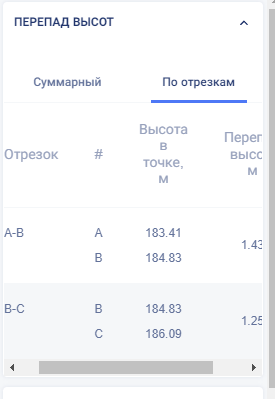

Для каждого отрезка выводится высота в точках начала и конца отрезка и разница высот в этих двух точках.

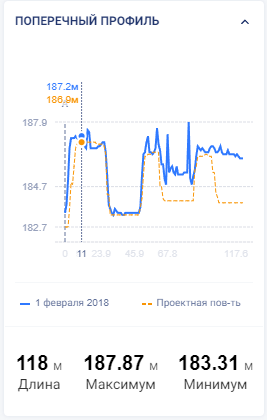

В виджете “Поперечный профиль” профиль поверхности отображается в виде графика. На оси X - длина линии, на оси Y - значение высоты в метрах. Синей линией показана фактическая высота на выбранную дату облета, желтой пунктирной линией показана проектная высота. Под графиком выведена общая длина отрезка, максимальная и минимальная высота по всем точкам.
Сохранение измерения
Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.
Отчет PDF

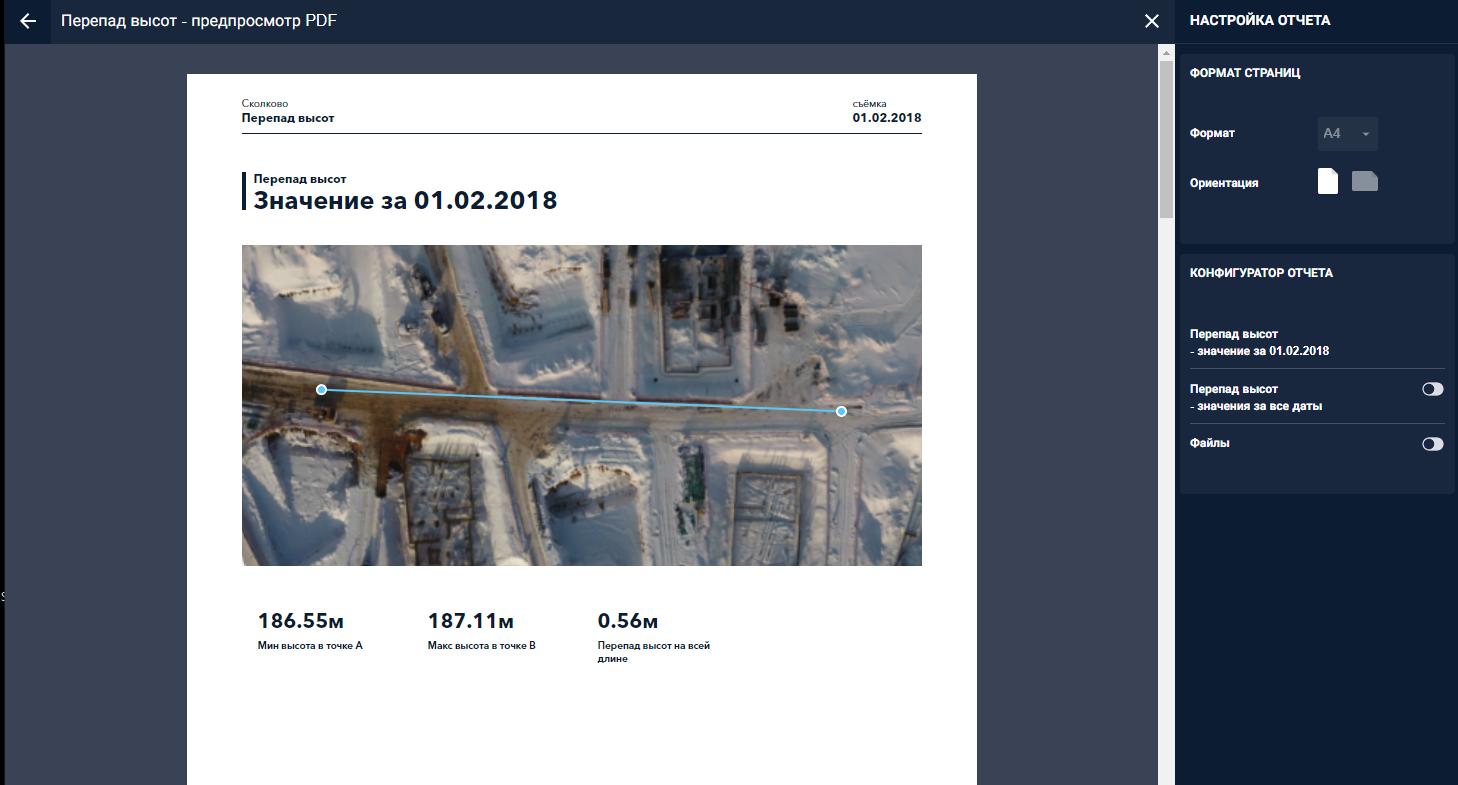

Для сохранненого измерения можно выгрузить отчет в формате PDF.
Для перепада высот в конфигураторе отчета доступны опции, которые были добавлены в виджет. По умолчанию в конфигуратор добавлены следующие опции:
- вывод значений за все даты
- файлы
