Объем

Инструмент “Объем” отображает значение объема насыпей и выемок в кубических метрах в пределах границ проекта.

Для расчета объема используется цифровая модель местности/рельефа текущего облета. Если для текущего облета нет слоя ЦММ/ЦМР, инструмент недоступен и расчет невозможен.

Создание измерения

Воспользоваться инструментом “Объем” возможно при нажатии на иконку пятиугольника на панели инструментов:

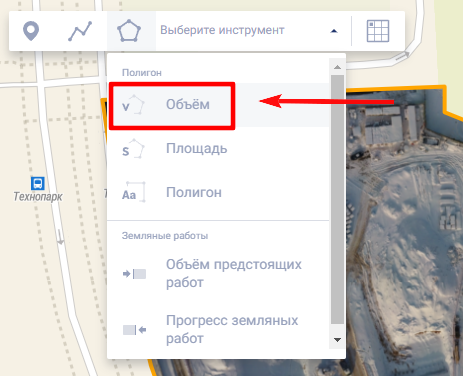

Выберите инструмент “Объем”:

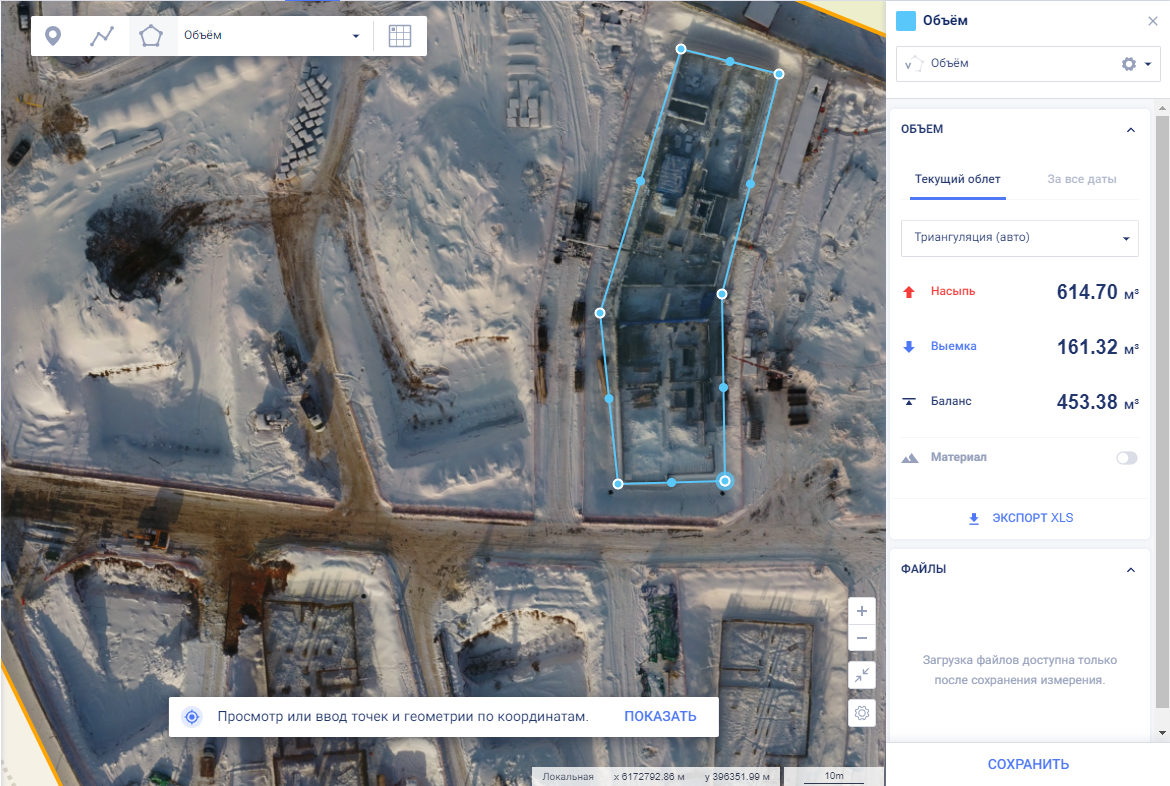

Нарисуйте на карте контур измеряемого объема. Повторный клик по последней точке контура завершает отрисовку контура и запускает расчет измерения объема.

Результаты измерения будут отображаться в виджете “объем” в правой панели (сайдбаре).

На вкладке “Текущий облет” представлены следующие результаты измерений:

1. насыпь

2. выемка

3. баланс

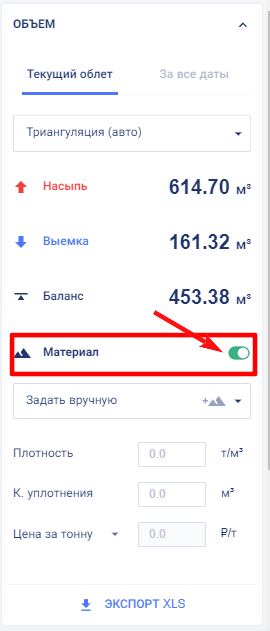

Возможно добавить расчет материалов, для этого необходимо включить флажок “Материал”. Откроется форма ввода параметров материала. Значения плотности, коэффициента уплотнения и цену за тонну можно задать вручную.

Выбор материалов можно также выбрать из выпадающего списка сохраненных материалов.

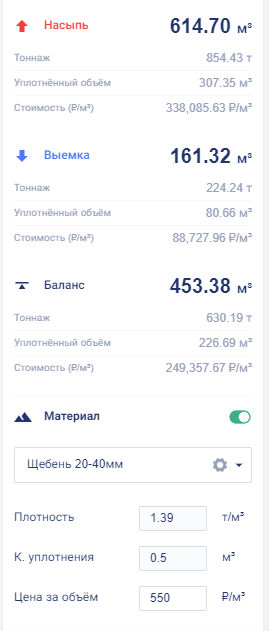

После ввода параметров материала будет произведен расчет дополнительных результатов измерения: тоннажа, уплотненного объема и стоимости.

Алгоритм расчета инструмента

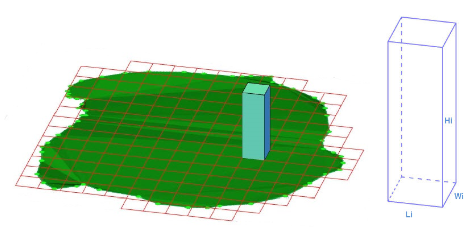

При расчете объема Skyeer строит базовую поверхность методом обратных взвешенных расстояний. После этого на базовую поверхность проецируется сетка с размером ячеек, равным пространственному разрешению снимка.

Для каждой ячейки рассчитывается объем

$$Vi = Li * Wi * Hi$$

где Li = длина ячейки (разрешение по X)

Wi = ширина ячейки (разрешение по Y)

Hi = высота ячейки

Skyeer рассчитывает два типа объема:

1. объем насыпей — это объем между базовой поверхностью и рельефом, когда рельеф выше основания;

2. объем выемок — это объем между базовой поверхностью и рельефом, когда рельеф ниже основания.

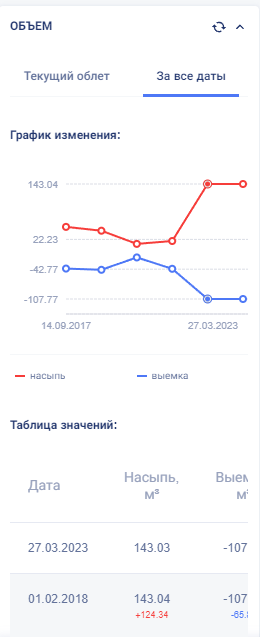

Для измерения объема, сохраненного во всех облетах, доступен просмотр статистики за все даты облетов. Статистика отображается в виде графика и таблицы значений в виджете “Объем”.

На графике по оси X откладываются даты облетов, в которых доступно данное измерение, по оси Y — рассчитанные значения насыпи и выемки за выбранные даты. Красным цветом показа насыпь, синим — выемка.

В таблице для каждой даты облета выводятся 3 измерения — насыпь, выемка, баланс. Если для какой-то из дат облета невозможно рассчитать объем, то в соответствующей ячейке таблицы ставится прочерк.

Сохранение измерения

Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.

Отчет PDF

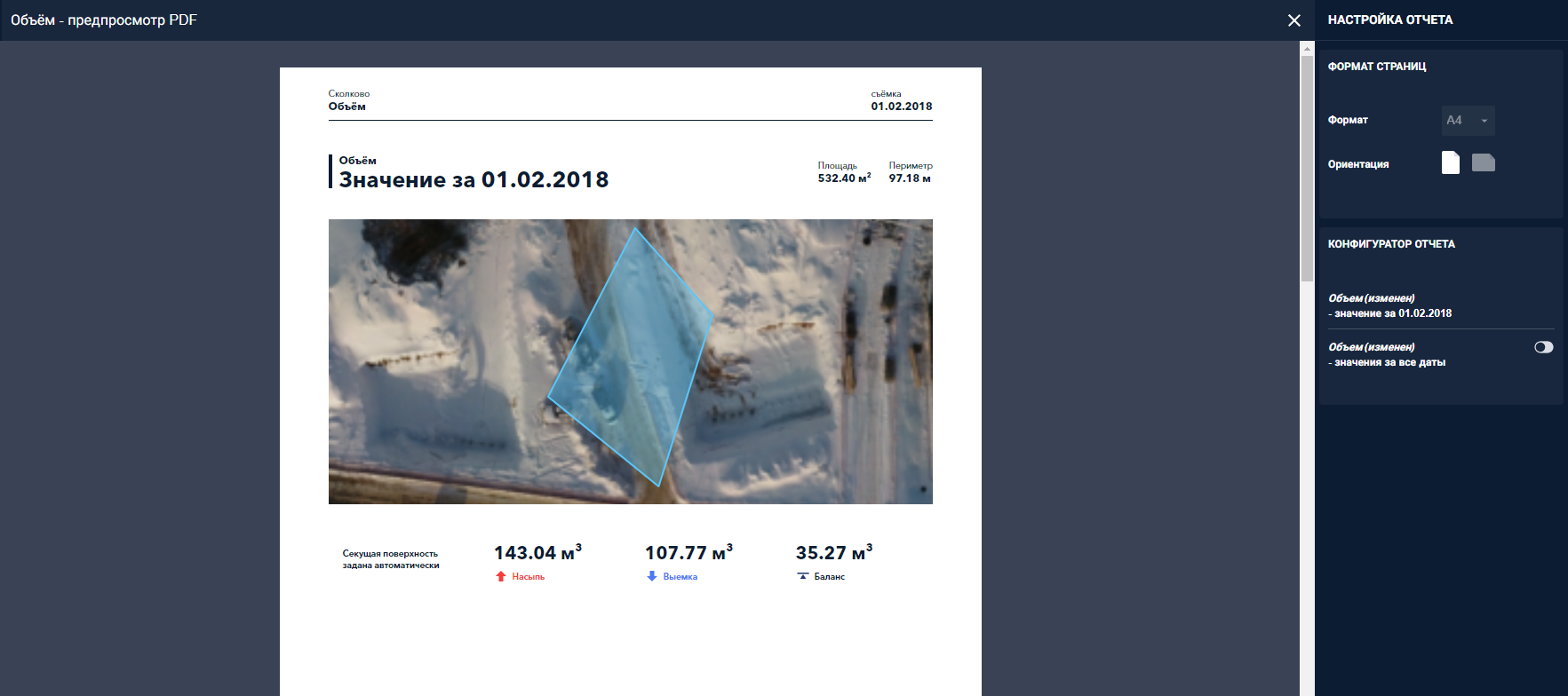

Для сохранненого измерения можно выгрузить отчет в формате PDF.

Для объема в конфигураторе отчета доступны опции, которые были добавлены в виджет. По умолчанию в конфигуратор добавлены следующие опции:

1. вывод значений за все даты
