Объем предстоящих работ
| Описание | Функционал платформы |
|---|---|
| Parent item | 📐Инструменты измерений |
| Теги | Площадные измерения |
| Тип | Инструментарий |
Для расчета объема предстоящих работ используется проектная поверхность проекта. Если в проект не загружена проектная поверхность, инструмент недоступен и расчет невозможен.
Создание измерения
Воспользоваться инструментом “Объем предстоящих работ” возможно при нажатии на иконку пятиугольника на панели инструментов:
Выберите инструмент “Объем предстоящих работ”:

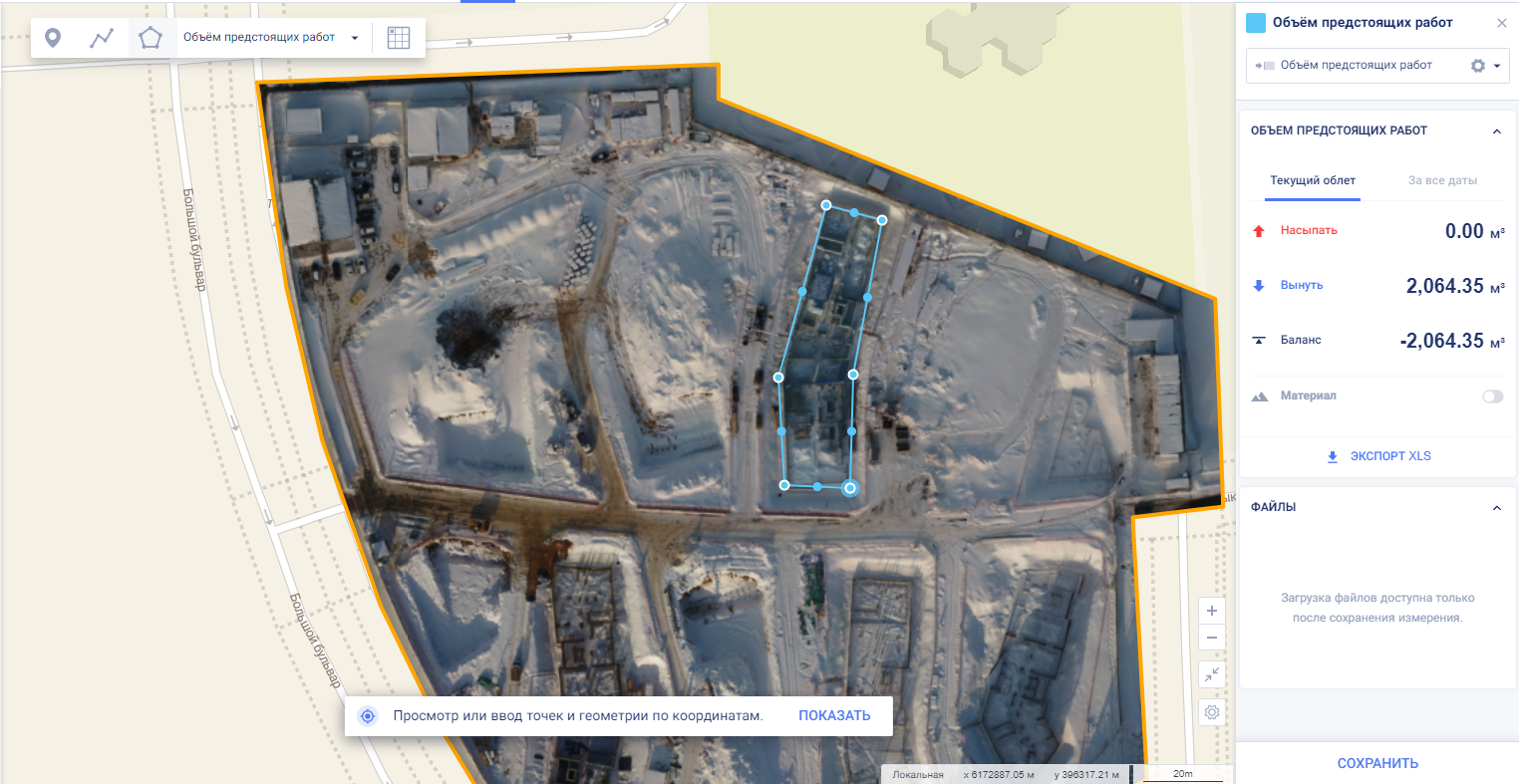

Нарисуйте на карте контур измеряемого объекта. Повторный клик по последней точке контура завершает отрисовку контура и запускает расчет объема предстоящих работ. Результат измерений отображается в виджете “Объем предстоящих работ” в правом сайдбаре.
Виджет “Объем предстоящих работ” показывает результаты измерения для текущего облета в сравнении с проектной поверхностью:
- насыпать — объем материала, необходимый для насыпи в соответствии с проектной документацией;
- вынуть — объем материала, необходимый для выемки в соответствии с проектной документацией;
- баланс — разница между объемом, который необходимо насыпать, и объемом, который нужно вынуть.

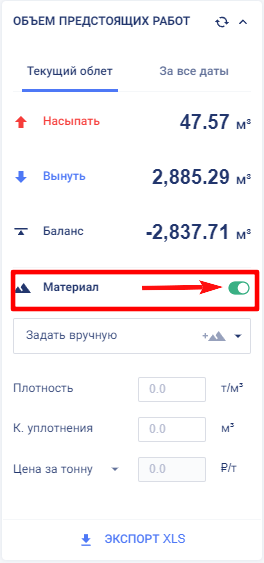

Возможно добавить расчет материалов, для этого необходимо включить флажок “Материал”. Откроется форма ввода параметров материала. Значения плотности, коэффициента уплотнения и цену за тонну можно задать вручную.
Выбор материалов можно также выбрать из выпадающего списка сохраненных материалов.

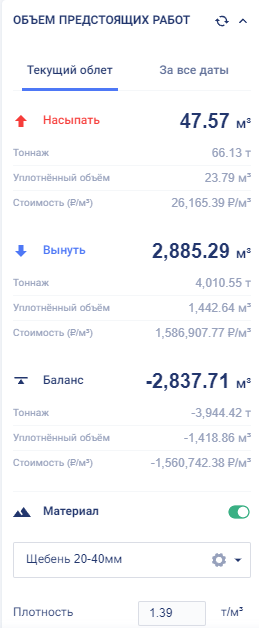

После ввода параметров материала будет произведен расчет дополнительных результатов измерения: тоннажа, уплотненного объема и стоимости.

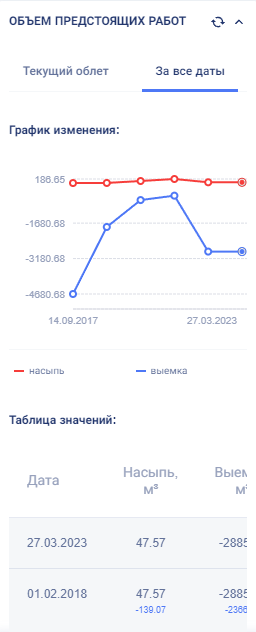

Просмотр статистики за все даты облетов доступен для сохраненного измерения во всех облетах. Данные доступны в виде графика и таблицы значений.
Синим цветом показан необходимый объем выемки, красным — объем насыпи.
Сохранение измерения
Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.
Экспорт измерения

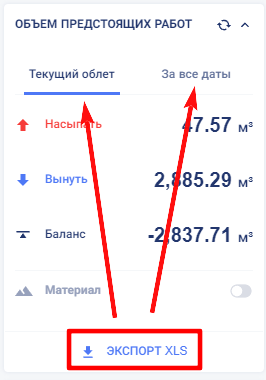

Сохраненные результаты измерения возможно выгрузить в формате XLS за текущий облет, либо для всех дат облетов. Для этого нажмите кнопку “Экспорт XLS” в виджете “Объем предстоящих работ”.
Отчет PDF

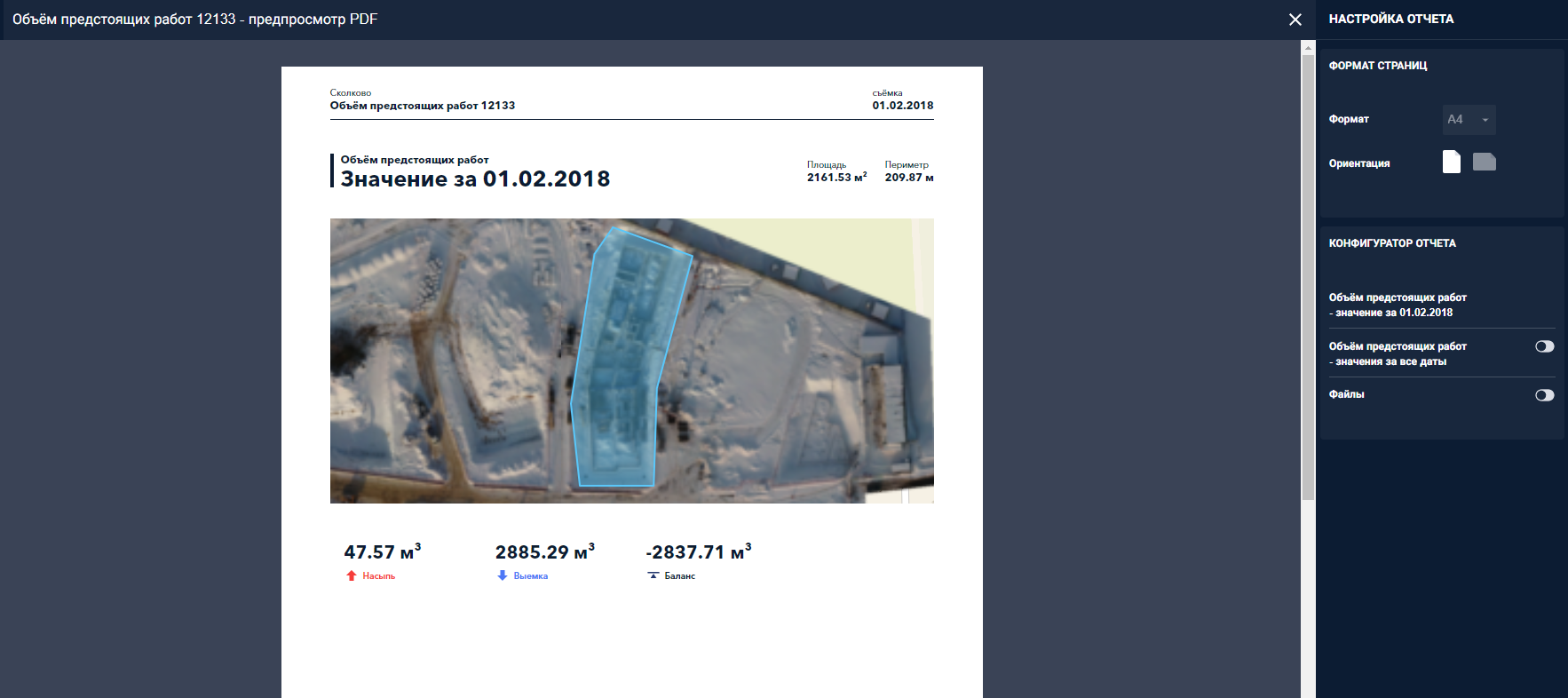

Для сохранненого измерения можно выгрузить отчет в формате PDF.
Для объема предстоящих работ в конфигураторе отчета доступны опции, которые были добавлены в виджет. По умолчанию в конфигуратор добавлены следующие опции:
- вывод значений за все даты
- файлы
