Высотная съемка

Высотная съемка — это инструмент для геодезических служб, который позволяет создавать набор точек для построения поверхности, последующего импорта в CAD-системы.

Создание измерения

Воспользоваться инструментом “Высотная съемка” возможно при нажатии на иконку точки на панели инструментов:

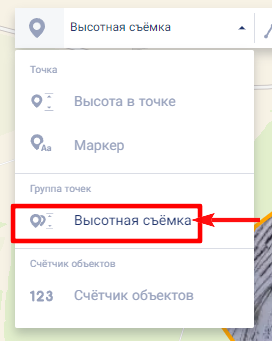

Выберите инструмент “Высотная съемка”:

Для инструмента “Высотная съемка” доступно 2 режима набора точек:

1. вручную

2. по сетке с заданным шагом

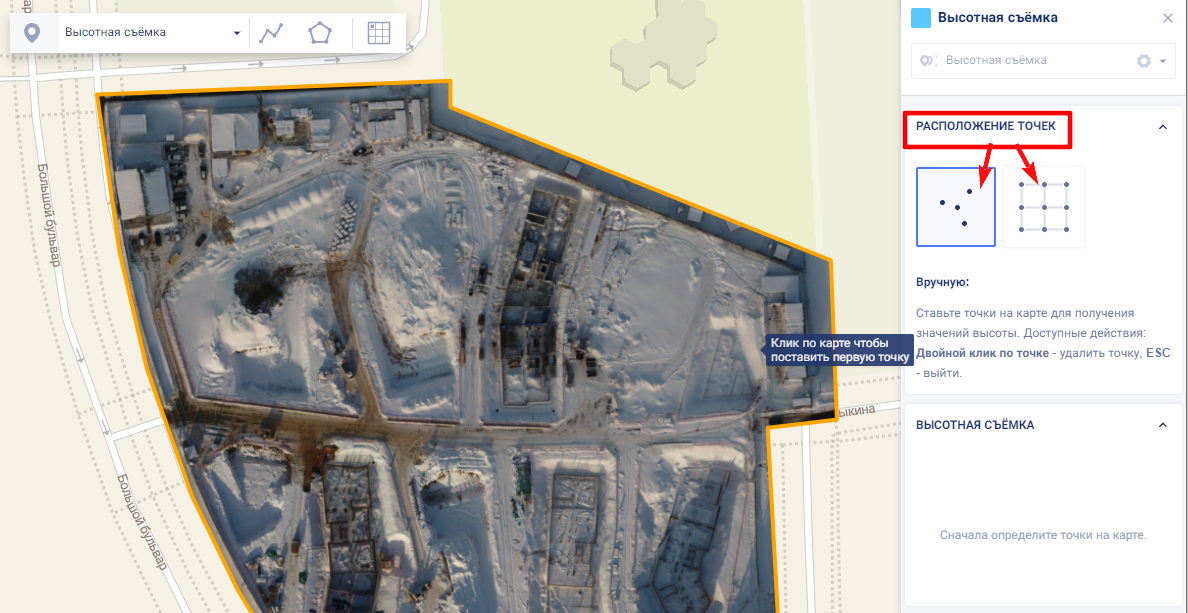

Режимы переключаются в виджете “Расположение точек” в правой панели (сайдбаре).

Режим “Вручную”

Расставьте точки на карте и нажмите на кнопку “Рассчитать”. Результаты измерения отображаются в таблице в правом сайдбаре.

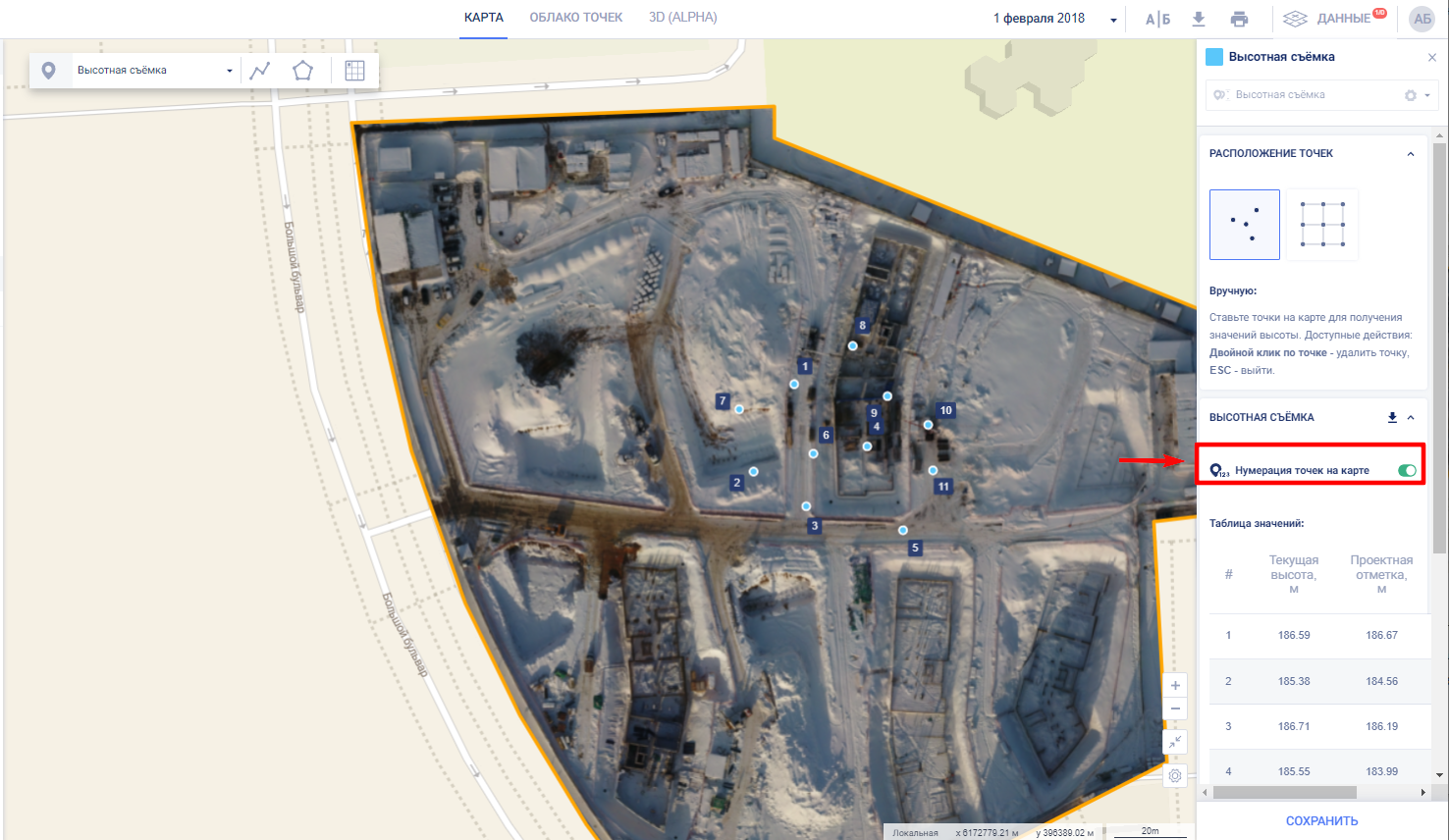

Можно включить нумерацию точек на карте, для этого необходимо включить флажок.

Режим “По сетке”

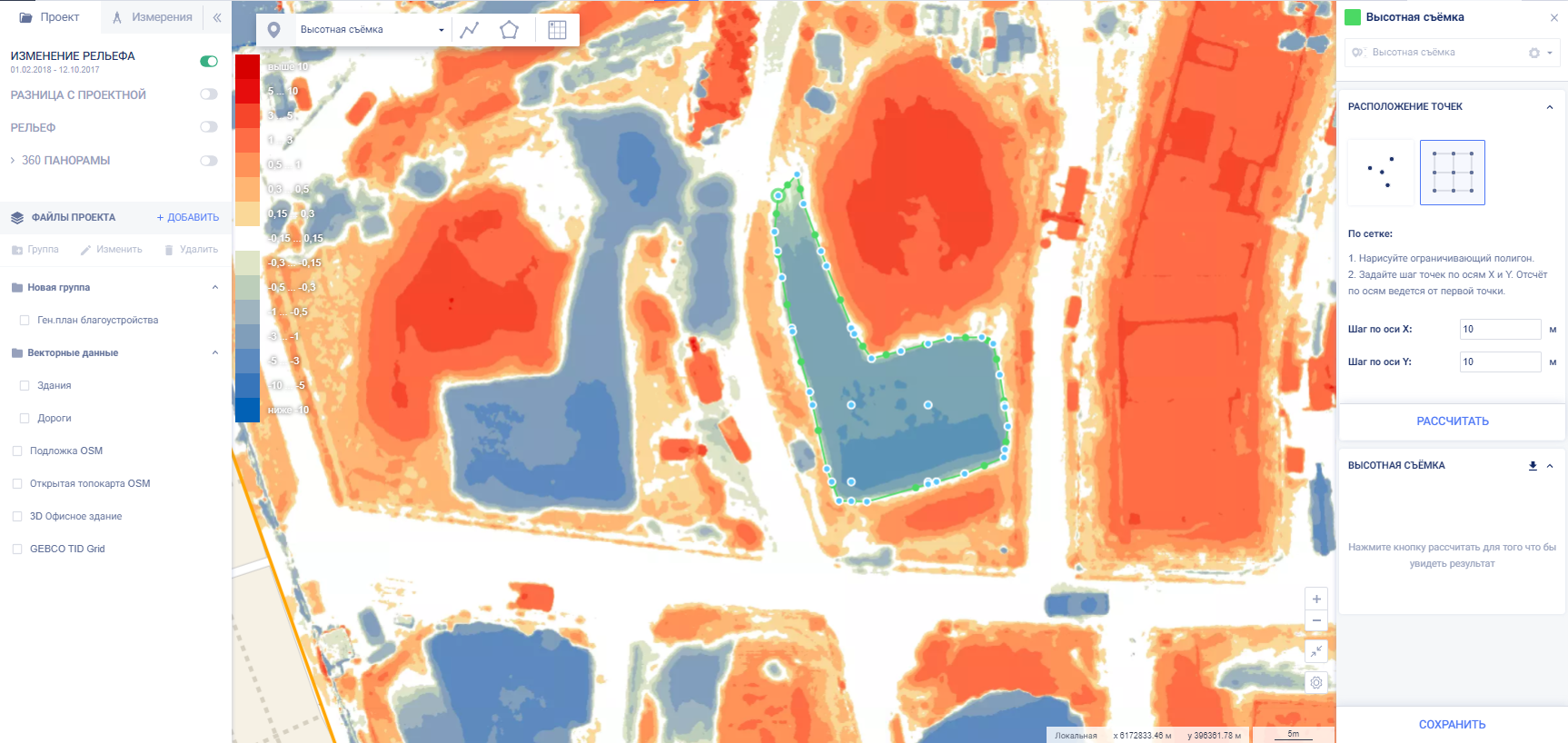

Режим “По сетке” требует выделить область на карте, по которой будет происходить набор точек поверхности.

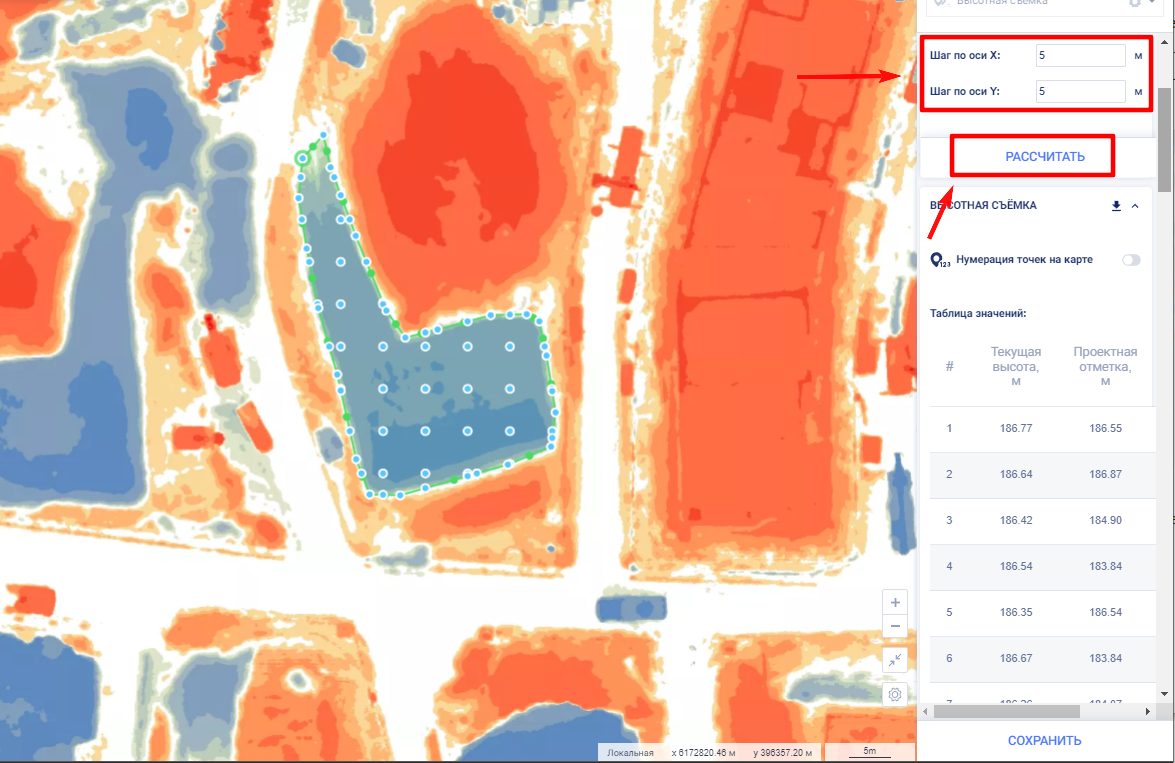

Задаем шаг сетки и нажимаем кнопку “Рассчитать”.

Сохранение измерения

Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.

Экспорт измерения

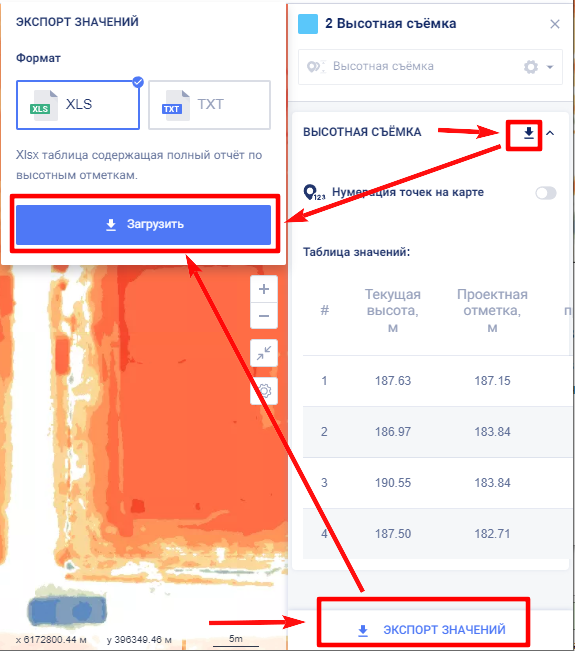

Сохраненные результаты измерения возможно выгрузить в формате XLS или TXT. Для этого нажмите кнопку “Экспорт значений”, либо иконку загрузки в виджете “Высотная съемка”.

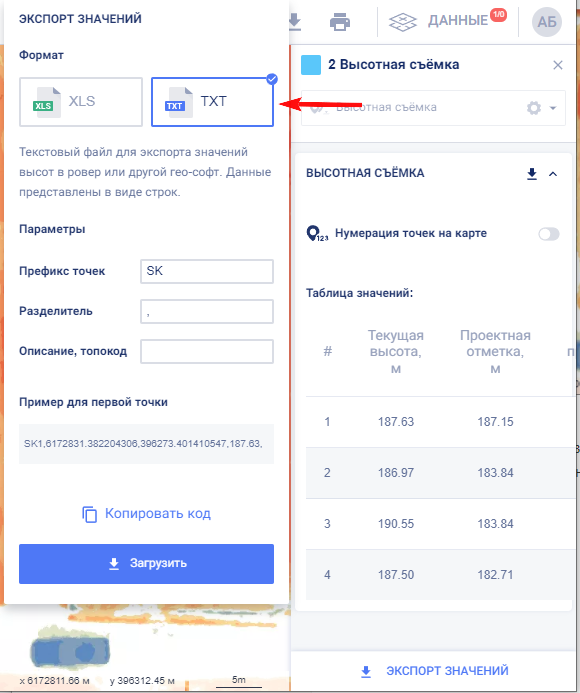

По умолчанию выгружаемый формат значений — XLS. Для экспорта в текстовый формат .txt переключитесь на режим TXT.

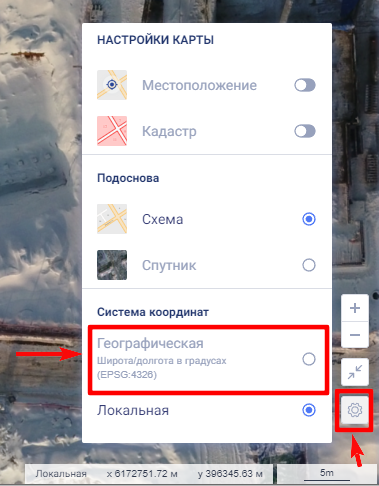

Если в ваш проект загружена локальная система координат, то координаты точек по умолчанию будут экспортироваться в локальной СК. Если вам нужно выгрузить значения координат в глобальной СК (WGS-84), переключитесь в настройках карты на географическую СК.
