Высота в точке
| Описание | Функционал платформы |
|---|---|
| Parent item | 📐Инструменты измерений |
| Теги | Точечные измерения |
| Тип | Инструментарий |
Для расчета высоты в точке используется цифровая модель местности/рельефа текущего облета. Если для текущего облета нет слоя ЦММ/ЦМР, инструмент недоступен и расчет невозможен.
Создание измерения
Воспользоваться инструментом “Высота в точке” возможно при нажатии на иконку точки на панели инструментов:
Выберите инструмент “Высота в точке”:
Поставьте точку в границах проекта, где необходимо выполнить измерение. На карте появится флажок, виджет результатов измерения отобразиться в правом сайдбаре.

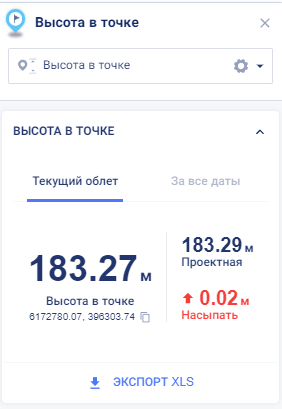

Виджет “Высота в точке”
В виджете показаны следующие результаты измерения высоты в точке для текущего облета:
- фактическая высота в точке
- координаты точки в выбранной системе координат (WGS-84/МСК)
- проектная высота в точке
- разница между текущей и проектной высотой*

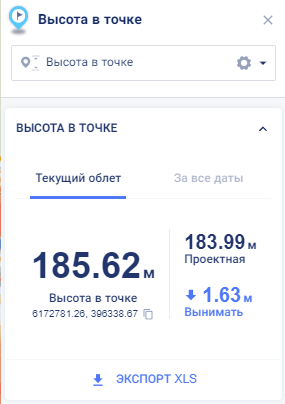

*Функция доступна только в случае, когда в проект загружена проектная поверхность. Если фактическая высота больше проектной, то разница высот выделяется синим цветом с комментарием “Вынимать”. Если фактическая высота меньше проектной, то разница высот выделяется красным цветом с подписью “Насыпать”.Сохранение
Сохранение
Измерение можно сохранить в проекте. Подробно про сохранение результатов измерений можно ознакомиться здесь.
Статистика
Для высоты в точке, сохраненной для всех облетов *ссылка*, доступен просмотр статистики. Для просмотра статистики необходимо переключиться на вкладку “За все даты” в виджете “Высота в точке”. На данной вкладке отображается динамика высоты для всех существующих облетов на графике изменений и в таблице значений.

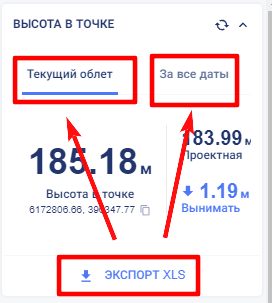

Экспорт измерения
В зависимости от выбранной вкладки измерения “Текущий облет” / “За все даты” в таблицу XLS будут экспортированы результаты измерения либо из только из текущего облета, либо за все даты облетов:

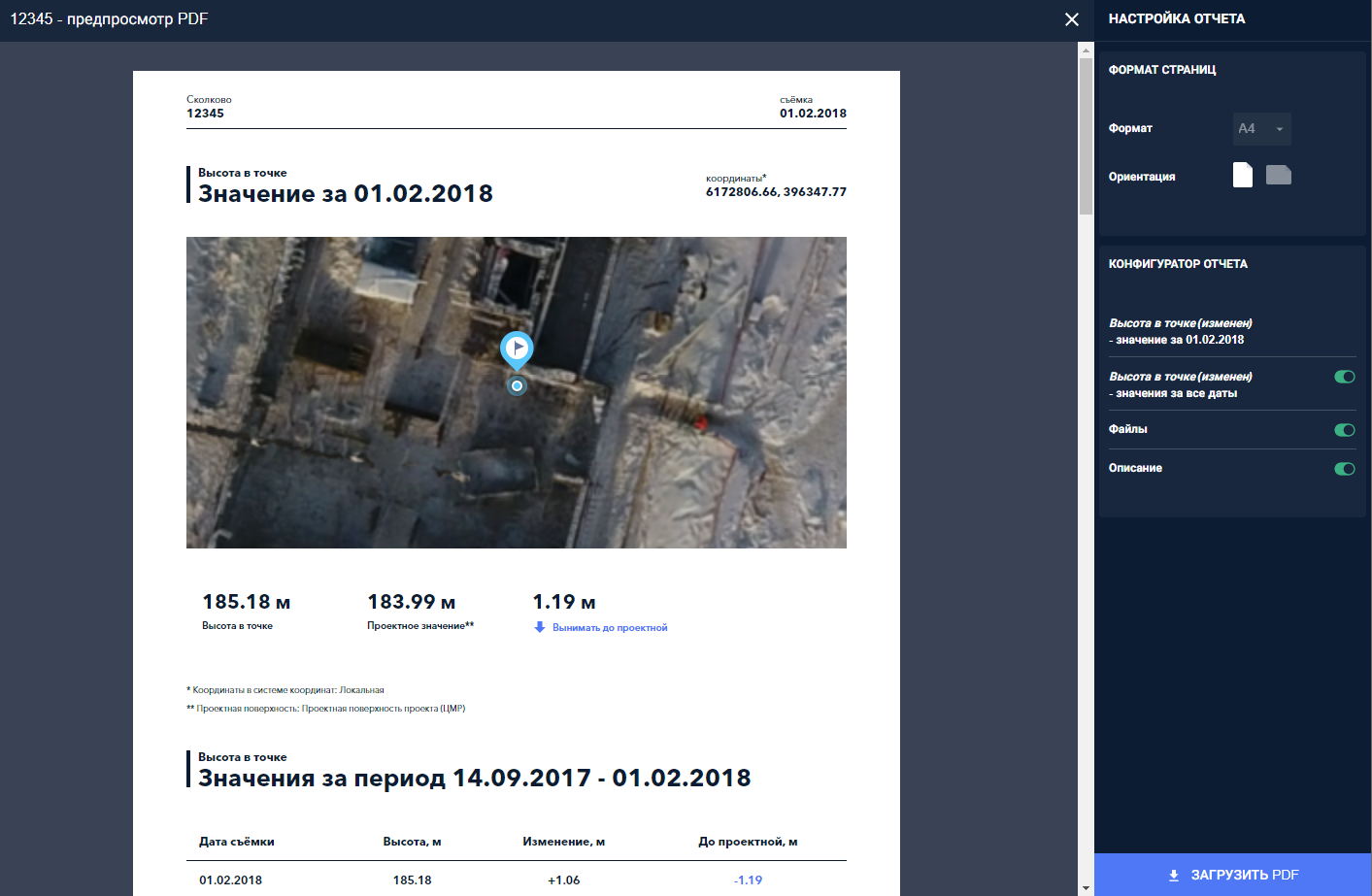

Отчет PDF
Сохраненное измерение возможно выгрузить как отчет в формате PDF.
Для высоты в точке в конфигураторе отчета доступны опции, которые были добавлены в виджет. По умолчанию в конфигуратор добавлены следующие опции:
- вывод значений за все даты
- файлы
- описание
